三端子安定化電源回路　単一電源
1A三端子レギュレーター78XXシリーズ使用　品番JPS-0161

概要
　本キットは、1Aの三端子レギュレーター78XXシリーズを使用した、 単一電源三端子安定化電源回路JPS-0161で、出力電圧は　+5V、+9V、 +12V、+15V、です。
　回路は整流回路と三端子レギュレーターICからなり、電源トランスも プリント基板上に置くことができます。小型のヒートシンクがついています。
　電源トランスはキットに入っていません。（株）菅野電気研究所（S.E.L.) のプリント基板実装用トランスSLシリーズの使用をお勧めします。電源トランス は必要な出力電流値に応じて適当なものを選んでください。
　電源の入力は１００Vです。取り扱いは十分注意してください。 キットが完成してから電源を入れてください。
　本キットを注文される際には、 出力電圧+5V、+9V、+12V、+15Vを指定してください。 例えば、JPS-0161,+12Vとします。

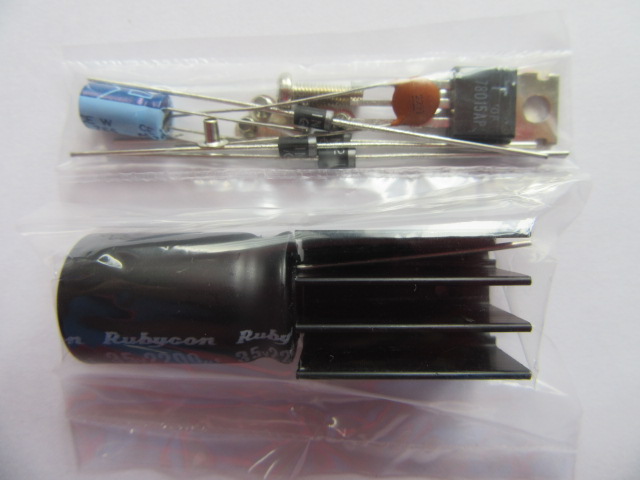

　三端子安定化電源回路　単一電源JPS-0161　部品一式　電源トランスなし jps_0161_2.jpg

三端子安定化電源回路　正負二電源
1A三端子レギュレーター78XX,79XXシリーズ使用　品番JPS-0162

概要
　本キットは、1Aの三端子レギュレーター78XX,79XXシリーズを使用した、 正負二電源三端子安定化電源回路JPS-0162で、出力電圧は　±5V、±9V、 ±12V、±15V、です。
　回路は整流回路と三端子レギュレーターICからなり、電源トランスも プリント基板上に置くことができます。小型のヒートシンクがついています。
　電源トランスはキットに入っていません。（株）菅野電気研究所（S.E.L.) のプリント基板実装用トランスSLシリーズの使用をお勧めします。電源トランス は必要な出力電流値に応じて適当なものを選んでください。
　電源の入力は１００Vです。取り扱いは十分注意してください。 キットが完成してから電源を入れてください。
　本キットを注文される際には、 出力電圧±5V、±9V、±12V、±15Vを指定してください。 例えば、JPS-0162,±12Vとします。

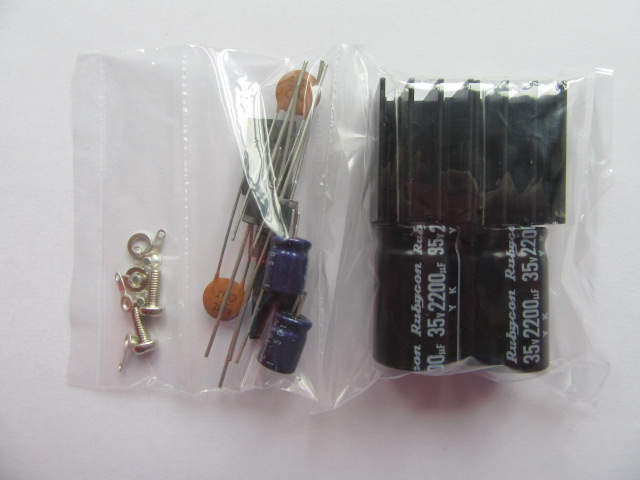

　三端子安定化電源回路　正負二電源JPS-0162 部品一式　電源トランスなし jps_0162_2.jpg

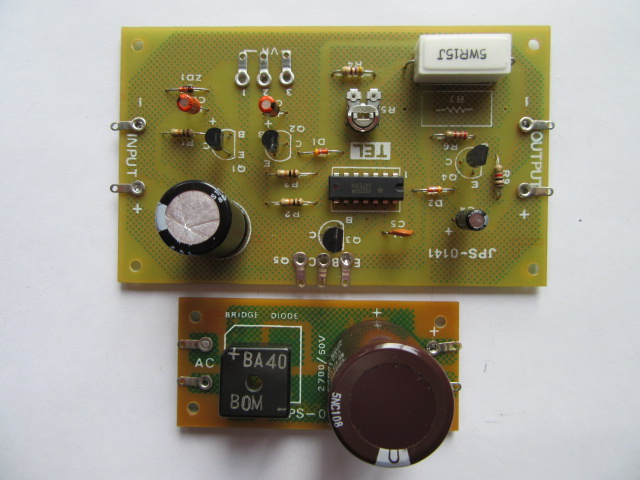

連続可変型安定化電源回路　
出力電圧0〜20V、最大３A　品番　JPS-0141

概要
　本キットは、シリーズレギュレーターIC　ＬＭ７２３同等品を使用した 安定化電源回路で、ボリュームを使って0Ｖ〜20Ｖまで連続可変できます。 外付けパワートランジスター２Ｎ３０５５同等品により、最大３Ａまでの 出力電流を得ることが可能です。
　電源トランス(キットには入っていません。)は２次側交流電圧が ２０Ｖ〜２５Ｖ，３Ａ以上のもを使ってください。交流電圧は 整流回路基板JPS-0141Bで整流され、本体プリント基板JPS-0141 に入力されます。
　外付けトランジスターの配線はできるだけ短くしてください。長く なると寄生発信の原因となります。外付けトランジスターには 必ず適当な放熱器(キットには入っていません。)を取り付けてください。
　出力をショートすると電流制限が働きますが、電流制限値電流は 流れ続けますので注意してください。

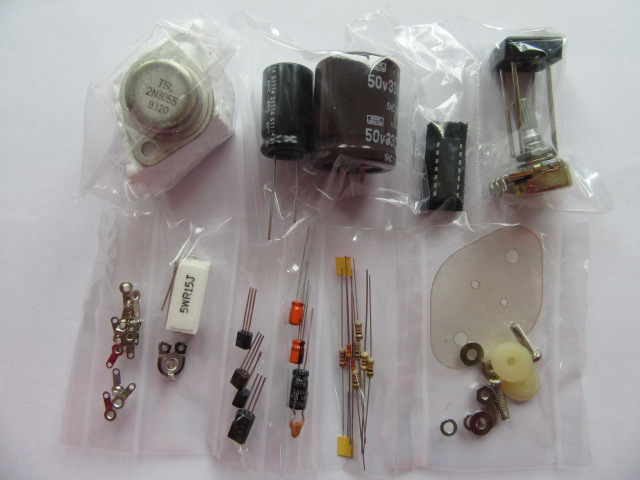

連続可変型安定化電源回路　JPS-0141 部品一式　電源トランスなし、 プリント基板は２枚入っています。 jps_0141_2.jpg

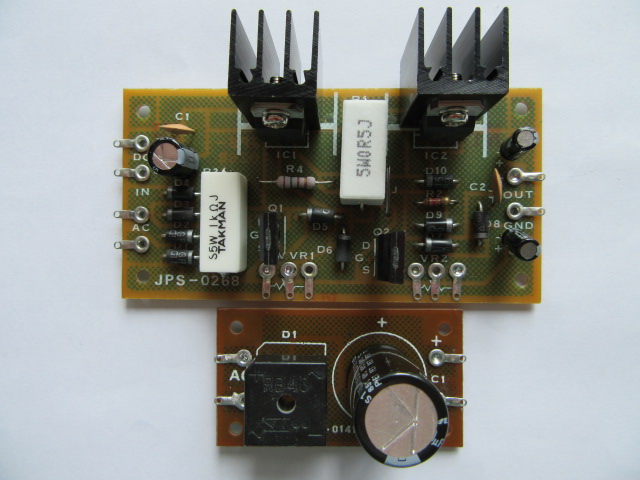

実験室用電源回路
出力電圧0〜20V、最大３A　品番　JPS-0268

概要
　本キットは、可変型レギュレーターIC　LM317を２個使用した シリーズレギュレーター回路で、出力電圧はゼロボルトから 可変でき、出力制限電流もゼロアンペアから設定出来るように なっています。出力電圧設定と出力電流設定にそれぞれの 可変型レギュレーターICが使われます。
　最大出力電圧は30V,最大出力電流は1Aです。 実験研究用電源として使用していただけます。
　本機は２つの交流電源が必要です。交流電源２２V〜２８Vは 整流基板JPS-0141Aで整流された後、本体のDC入力に供給されます。 もう一方の交流電源８Vは、直接本体のAC入力に接続します。 電源トランスはキットに入っていません。

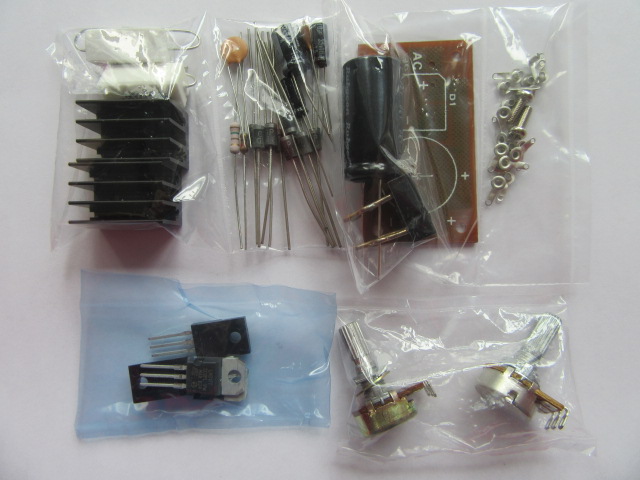

実験室用電源回路　JPS-0268　部品一式　電源トランスなし、 プリント基板は２枚入っています。 jps_0268_2.jpg

オーディオアンプ用電源回路
非安定メインアンプ電源50Vmax、安定化プリアンプ電源20Vx2個　品番 PS-0064-2

概要
　本キットは、単一電源オーディオアンプ用電源回路で、メインアンプ 用電源（非安定）と２個のプリアンプ用の安定化電源回路が 含まれています。メインアンプとプリアンプ電源が完全に分離しており、 モーターボーチングのような低域による発信が少なく、プリメインアンプ の製作に最適です。
　本機を弊社キットPA-0009 と組み合わせて、25Wのオーディオパワーアンプを構成する ことができます。
　電源トランスは、２次側出力が最大34Vac程度のものをお勧めします。 この電源は安定化されていませんので34Vac以下の任意の電圧で作動します。 プリアンプ用は20Vdcで安定化されますので入力電圧も制限されます。

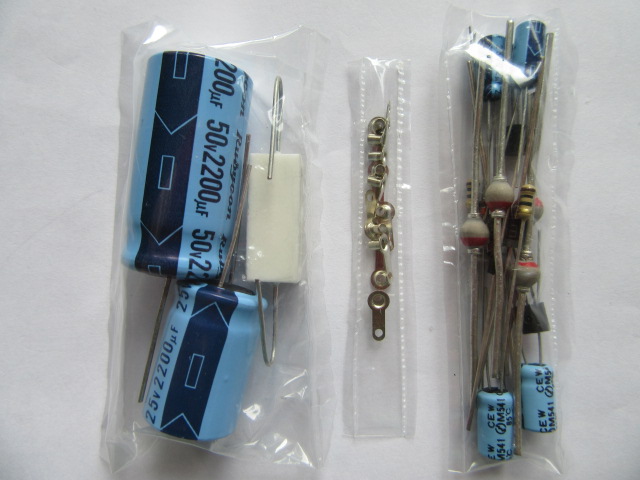

オーディオアンプ用電源回路　PS-0064-2　部品一式　電源トランスなし、 ps_0064_2.jpg

２電源オーディオアンプ用電源回路
非安定メインアンプ電源±35Vmax、安定化プリアンプ電源9V,12V,20V　品番 PS-0079

概要
　本キットは、正負2電源オーディオアンプ用電源回路で、メインアンプ 用電源（非安定）と3個のプリアンプ用の安定化電源回路からなっています。
　本機はメインアンプとプリアンプ電源が完全に分離しており、 モーターボーチングのような低域による発信が少なく、プリメインアンプ の製作に最適です。
　本機を弊社キットPA-0078 と組み合わせて、60Wのオーディオパワーアンプを構成することができます。
　電源トランスは、２次側出力が最大25V-0-25V程度のセンタータップ付きのもの をお勧めします。この電源は安定化されていませんので25V-0-25V 以下の任意の電圧で作動します。
プリアンプ用出力は、9V,12V,20Vdcで安定化されますので入力電圧 も制限されます。トランス２次側出力が0-18Vac〜0-20Vacのものがお勧めです。

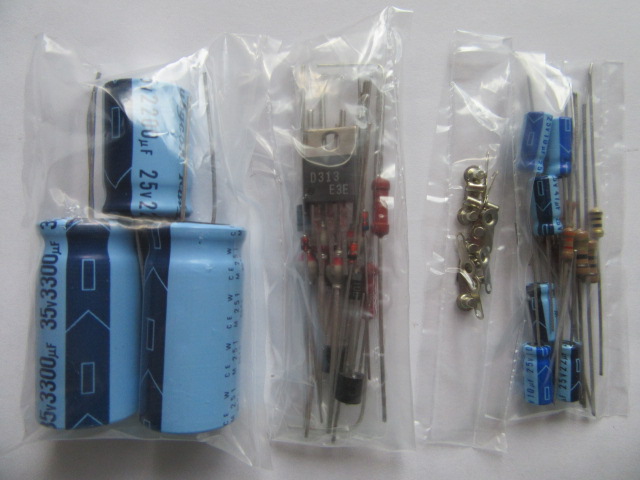

２電源オーディオアンプ用電源回路 PS-0079　部品一式　電源トランスなし、 ps_0079_2.jpg
