TEL電子キット 谷岡電子(有)
  Tanioka Electronics Company Co.,Ltd.

5.5W/チャンネル オーディオパワーアンプ
ステレオ、放熱器付き、品番SA-0088-2

概要
 サンヨー モノリシック リニアIC、LA4446を使用したオーディオパワーアンプで、 出力は5.5W(スピーカー4Ω時)、ステレオです。
 パワーIC用のヒートシンク(黒アルミ板)が付いています。
 本機の推奨電源電圧は12V〜13.2Vです。電源の電流容量は 1A以上必要です。弊社キット、三端子安定化電源  JPS-0161,+12Vなどが使えます。出力を5.5Wフルで使用する場合は2.5A 以上必要です。弊社キット、連続可変型安定化電源回路 JPS-0141などが使えます。電源トランスは、必要な安定化電流 に応じて適当なもの用意してください。
 汎用オーディオパワーアンプとして、カーステレオ、等にご利用いただけます。
サンヨーIC LA4446は現在製造中止品です。当キットをご利用される場合は、 在庫確認をお願いいたします。

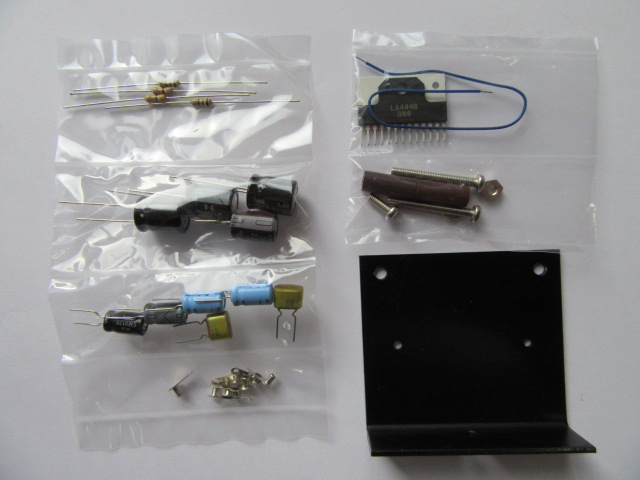

SA-0088-2 キットの部品一式

18W オーディオブースターアンプ
シングルチャンネル、放熱器付き、品番BA-0086-2

概要
 サンヨー モノリシック リニアIC、LA4446を使用したオーディオブースターアンプ品番BA-0086-2で、最大18Wの出力です。(スピーカー4Ω時)
 回路はBTL(Bridged TransformerLess)方式で、スピーカー 出力をもう一方のパワーアンプの反転入力に入れ、スピーカー 出力をブリッチ接続します。出力はシングルのときに比べて4倍ほど 増えますが、ステレオには本キットが2台必要になります。
 一方のスピーカー出力はグランドにはなりませんので注意して ください。
 また、最大入力信号は0.2Vp-p補助レベルですが、ゲインが高く 発信しやすいので、入力の配線に注意してください。
 パワーIC用のヒートシンク(黒アルミ板)が付いています。サイズは 基板の大きさとほぼ同じです。
 本機の推奨電源電圧は12V〜13.2Vです。電源の電流容量は 出力を18Wフルで使用する場合は2.5A以上必要です。弊社キット、 連続可変型安定化電源回路 JPS-0141などが使えます。 電源トランスは、必要な安定化電流に応じて適当なもの用意してください。 発信を避けるために安定化された電源をお勧めします。
 汎用オーディオパワーアンプとして、カーステレオ、 等にご利用いただけます。
サンヨーIC LA4446は現在製造中止品です。当キットをご利用される場合は、 在庫確認をお願いいたします。

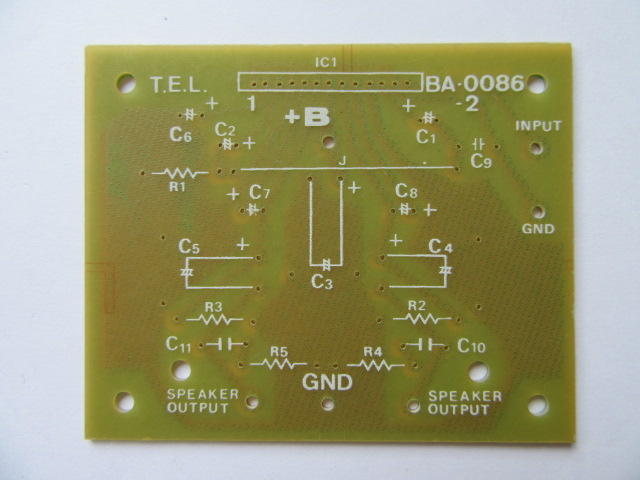

BA-0086-2 キットの部品一式

25W オーディオパワーアンプ 放熱器無し、
シングルチャンネル、単一電源、品番PA-0009-3

概要
 本キットは8個のトランジスターを使用した、SEPP(Single Ended Push-Pull)タイプのソリッドステートAB級パワーアンプです。
 単一電源で動作し、50V電源使用時、8Ω負荷で最大25Wrmsの出力が 得られます。
 また、フラットアンプを内蔵していますから、0.2Vp-pの入力信号で ピークパワーを出すことができます。
 単一電源アンプなので電源と投入時のポップ音は大きくなります。必要なら ミュート回路などつけて工夫してください。
 出力はシングルなので、ステレオには本キットが2台必要になります。
 本キットにはヒートシンクは含まれていません。適当な放熱器を用意 してください。
 また、パワートランジスターは入手の関係で説明書のものとは異なった 品番が入っている場合がございます。ご了承ください。
 本機の電源として、弊社キット、 パワーアンプ用電源回路、品番PS-0064-2をお勧めします。この電源回路は メインアンプ用の電源と共にプリアンプ用の電源もあり、プリメインアンプの 製作に最適です。
 電源トランスは、2次交流電圧が30V前後のもの、電流値は2〜5A程度のものを 選んでください。電源トランスはキットに入っていません。

    主な規格
  1. 推奨電源電圧 30V〜50V
  2. 最大電源電圧 50V
  3. 最大出力パワー 25Wrms(8Ω負荷)
  4. 負荷インピーダンス 8Ω推奨
  5. 周波数特性 20Hz〜20KHz
  6. 入力インピーダンス 約50KΩ
  7. 歪率  1%以下
  8. バイアス AB級、交流アンプ
  9. 利得プリアンプ部 26dB
  10. 利得パワーアンプ部 20dB

PA-0009-3 キットの部品一式 放熱器なし

60W オーディオパワーアンプ 放熱器無し、
シングルチャンネル、正負二電源、品番PA-0078

概要
 本キットは10個のトランジスターを使用した、SEPP(Single Ended Push-Pull)タイプのソリッドステートAB級パワーアンプです。
 正負二電源で動作し、電源電圧±35Vのとき、最大60Wrmsの出力が 得られます。
 また、プリアンプを内蔵していますので、補助入力レベルでピークパワー を出すことができます。
 電源と投入時にポップ音があります。必要ならミュート回路などつけて 工夫してください。
 出力はモノラルなので、ステレオには本キットが2台必要になります。
 本キットにはヒートシンクは含まれていません。適当な放熱器を用意 してください。
 また、パワートランジスターは入手の関係で説明書のものとは異なった 品番が入っている場合がございます。ご了承ください。
 本機の電源として、弊社キット、 パワーアンプ用電源回路、品番PS-0079をお勧めします。この電源回路は メインアンプ用の電源と共にプリアンプ用の電源もあり、プリメインアンプの 製作に最適です。
 電源トランスは、2次交流電圧が18V-0-18V〜25V-0-25Vのセンタータップの あるものを選んでください。電流値は2〜5A程度必要です。プリアンプ用の電源 トランスは二次側が12V〜18V,200mA程度のものを使ってください。

    主な規格
  1. 推奨電源電圧パワーアンプ部 ±20V〜±35Vdc
  2. 推奨電源電圧プリアンプ部 15V〜20Vdc
  3. 最大出力パワー 60Wrms(8Ω負荷)
  4. 負荷インピーダンス 8Ω推奨
  5. 周波数特性 20Hz〜20KHz
  6. 入力インピーダンス 約50KΩ
  7. 歪率 0.5%以下
  8. バイアス AB級、交流アンプ
  9. 利得プリアンプ部 12dB
  10. 利得パワーアンプ部 30dB

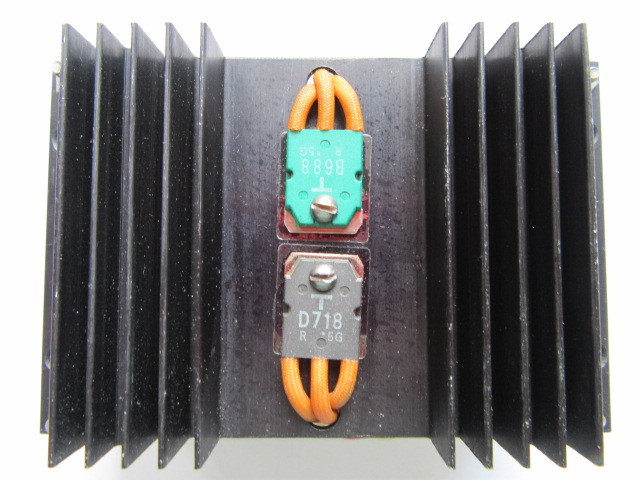

PA-0078 放熱器にパワートランジスターを取り付け例

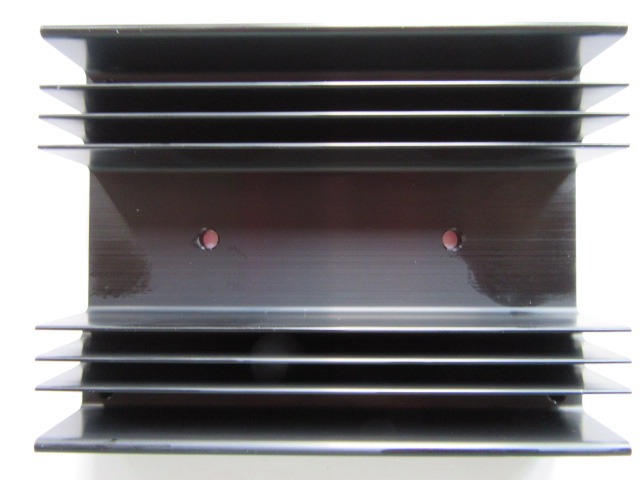

本キットにはヒートシンクは含まれていません。
