トランジスター3個を使用したトーンコントロール
モノラル 品番JTC-0023

概要
 本キットは、トランジスター3個を使用したNF(負帰還)タイプの トーンコントロール回路で,トレブル、バスの制御ができます。
 1KHzの時のゲインを0dBとして、高域、低域で最大±12dB の利得と損失があります。
 動作電源電圧範囲は15V〜25Vで、電圧が高いほど最大入力電圧が 大きくなります。12Vでも動作しますが、最大入力電圧が小さくなり 歪みも大きくなりますので注意してください。また、電源は寄生発信 を避けるために、安定化された低インピーダンスのものをお使い ください。弊社キット三端子安定化電源 JPS-0161, +15などが使えます。
 外付けトレブル、バスボリュームの配線はできるだけ短くして ください。長くなると発信の原因になります。

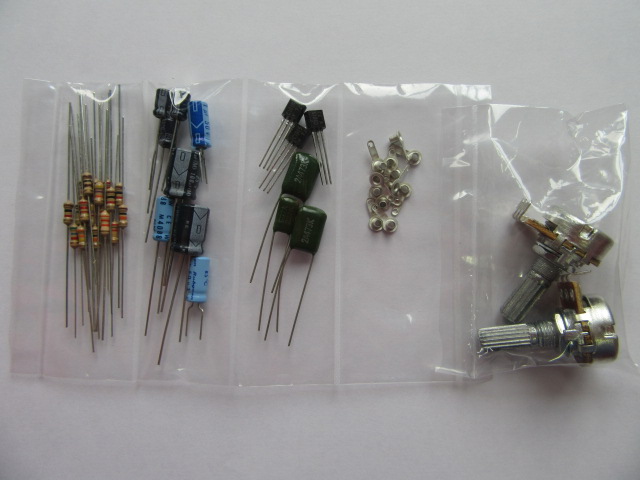

JTC-0023 キットの部品一式

DC CONTROLLED ボリューム、ステレオ、
トレブル、バス、バランス コントロール付 品番JTC-0155

概要
 本キットは,東芝IC、TA7630Pを使用した オーディオ信号コントロール回路で、直流電圧で制御する 2チャンネル(ステレオ)のボリューム、トレブル、バス、 バランス回路を内臓しています。
 東芝IC、TA7630Pは製造中止品です。在庫に限りがありますので 注文の際は在庫確認お願いいたします。
 動作電源電圧範囲は8V〜14V(単電源の場合)、±4V〜±7V (正負2電源の場合)です。
 電源は寄生発信を避けるために、安定化された低インピー ダンスのものをお使いください。弊社キット 三端子安定化電源  JPS-0161,+12V  JPS-0162,±12Vなどが使えます。

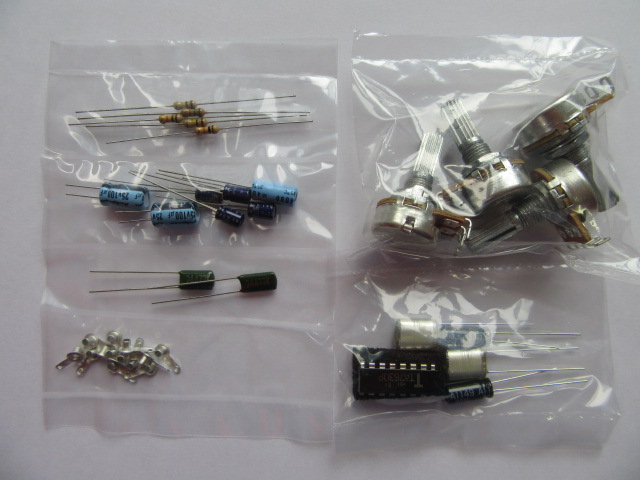

JTC-0155 キットの部品一式

ステレオボリューム&トーンコントロール
 ラウドネス付 品番DTC-0264

概要
 本キットは,東芝IC、TA8184F を使用した電子ボリューム回路で、DC電圧によりボリュームをはじめ トレブル、バス、バランス、をコントロールすることができます。 ラウドネス回路も内臓しています。
 単連のボリュームコントロールで、2チヤンネル分のコントロール が可能で、同時にラウドネス機能も備えています。
 本キットには、ボリュームは入っていません。また、ICは基板に 実装済みです。
 東芝IC、TA8184Fは製造中止品です。在庫に限りがありますので 注文の際は在庫確認お願いいたします。
 動作電源電圧範囲は7.5V〜12.5Vです。電源は寄生発信を避ける ために、安定化された低インピーダンスのものをお使いください。 弊社キット 三端子安定化電源JPS-0161,+12V などが使えます。

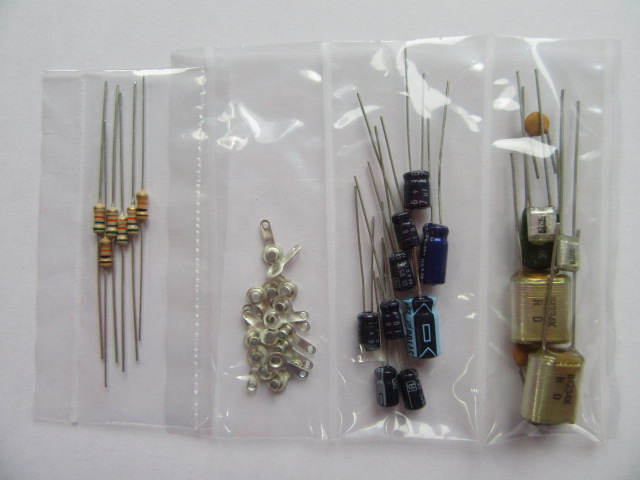

DTC-0264 キットの部品一式(ボリュームは入っていません)
