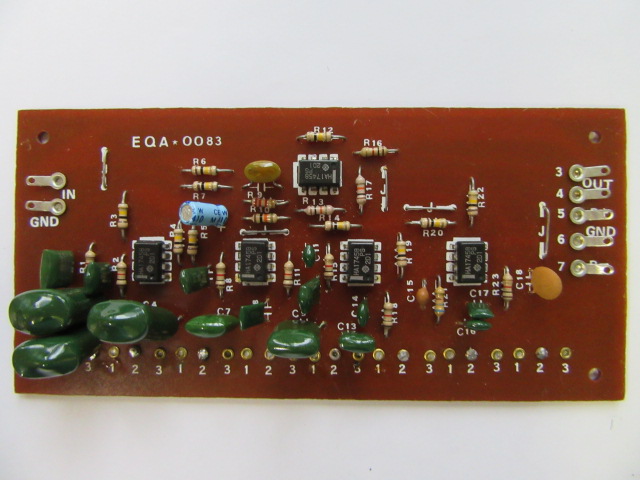

8分割グラフィックイコライザー
シングルチャンネル、品番GEA-0083

概要
　本キットは2回路入りオーディオ用オペアンプ4558D(JRC,NJM)を ５個使用した8分割グラフィックイコライザーで、パネル取付型ボリュームを 使用し、最大±12dB(入出力比で約±４倍）のイコライゼー ションが可能です。＋はブ−スト、−は損失です。
　本キットはモノラル（シングルチャンネル）で、ステレオには ２台必要です。
　本機入力は補助レベルなので、CDプレーヤーなどの出力とパワー アンプの補助入力間に本機を挿入することができます。
　推奨電源電圧は±9V〜±12Vで、２電源必要です。弊社キット 三端子安定化電源　JPS-0162,±9V又は±12Vなどが 使えます。

    主な規格
  1. 電源電圧　　 ±9V〜±12V（推奨）
  2. 中心周波数　70Hz,　120Hz,　250Hz,　500Hz,　1KHz,　2KHz, 　7KHz,　15KHz
  3. ブ−スト量　　12dB（最大）
  4. カット量　　-12dB（最小）
  5. 最大入力レベル　2Vp-p

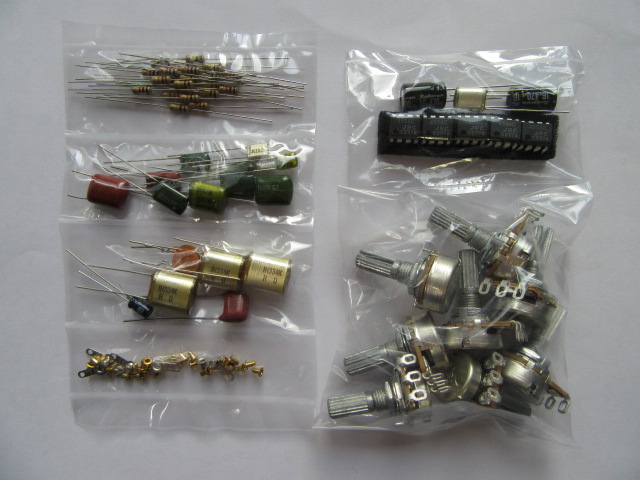

GEA-0083　キットの部品一式

5分割グラフィックイコライザー
ステレオ、品番GEA-0193

概要
　本キットはグラフィックイコライザー用IC、M5226P（三菱）を使用した5分割（５バンド） グラフィックイコライザーで、専用のスライドボリュームで、 最大±12dB(入出力比で約±４倍）のイコライゼーションが可能です。＋はブ−スト、−は損失です。
　本機は２回路入っておりステレオ仕様になっています。また、 単一電源で動作し、動作電圧は５V〜１５Vです。弊社キット 三端子安定化電源　JPS-0161、9Vなどが 使えます。
　サンヨーIC、LA3600とM5226P（三菱）は完全互換性がありますが、 両者とも製造中止品です。当キットのご注文の際には在庫の確認 お願いいたします。

    主な規格
  1. 電源電圧　　 9V（推奨）５V〜１５V（動作電圧）
  2. 中心周波数　100Hz,　340Hz,　1KHz,　3.4KHz,　10KHz
  3. ブ−スト量　　12dB（最大）
  4. カット量　　-12dB（最小）
  5. 最大入力レベル　2Vp-p

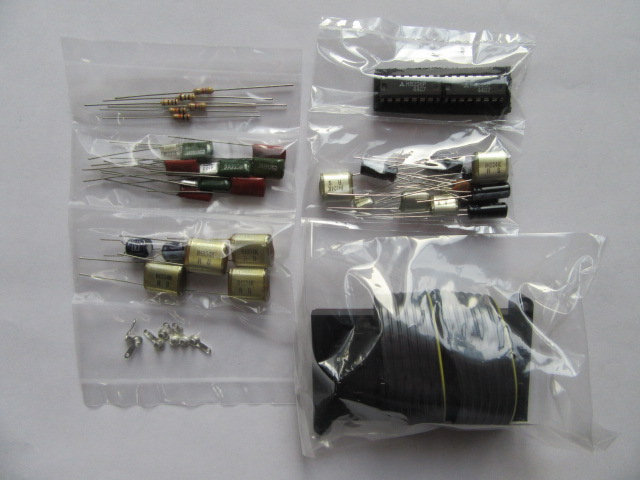

GEA-0193　キットの部品一式

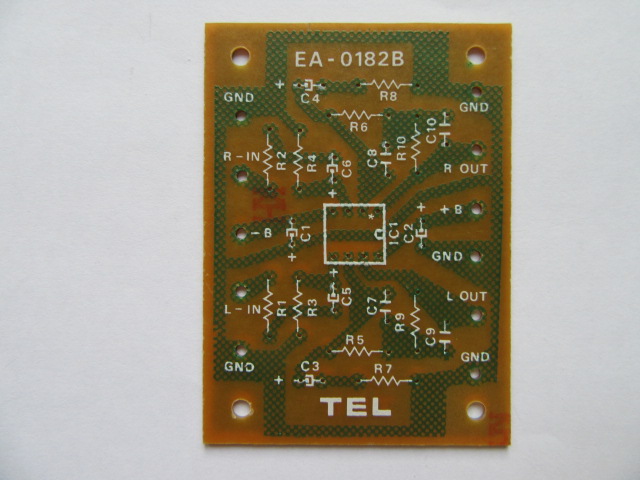

RIAA用フォノプリアンプ
ステレオ、品番EA-0182B

概要
　本キットは、NJM4580D（新日本無線）を使用した、 RIAA周波数特性をもつ、MM(マグネットムービング型 のピックアップ）専用のフォノプリアンプです。2チャンネル、 ステレオになっています。MCタイプ、セラミック（圧電タイプ）用 ヘッドアンプとしては使えません。
　推奨電源電圧は±9V〜±12Vで、２電源必要です。弊社キット 三端子安定化電源　JPS-0162,±9V又は±12Vなどが 使えます。高域発信を防ぐために電源はノイズの少ない、インピーダンスの小さいものを 使ってください。
　本機の電圧利得が非常に高くなっています。入力接続にはシールド線 を使用してください。シールド線のグランドはカートリッジのグランドに 直接接続してください。また、グランド入力はシャッシーに接続しないこと。 ノイズ、高域発信の原因になります。
　本機の出力は標準ライン入力レベルです。

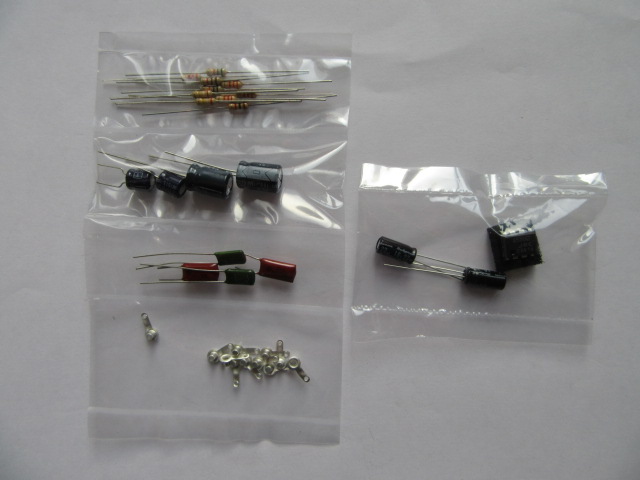

EA-0182B　キットの部品一式
