アクティブローパスフィルター　品番LPF-0256

概要
　本キットは2回路入りオーディオ用オペアンプ4558D(JRC,NJM)を 使用したバタワース２次ローパスフィルター回路で、正帰還型 アクティブローパスフィルターとも呼ばれています。バタワースは 通過帯域の部分が平坦で肩特性もごく自然(Q=0.7)であるため、 オーディオ回路などで好んで用いられます。
　このキットはカットオフ周波数fc=1KHzとして設計されていますが、抵抗、 コンデンサーの値を変えることによって中心周波数fｃの変更も可能です。
　推奨電源電圧は9V〜12Vで、単一電源で動作します。弊社キット 三端子安定化電源　JPS-0161,+9V又は+12Vなどが 使えます。

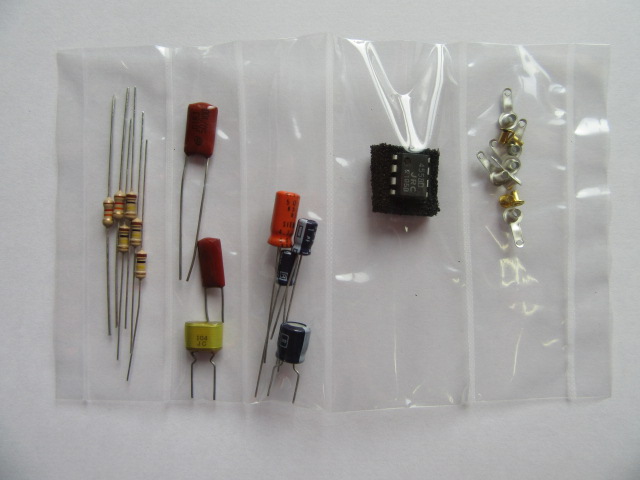

LPF-0256　　キットの部品一式

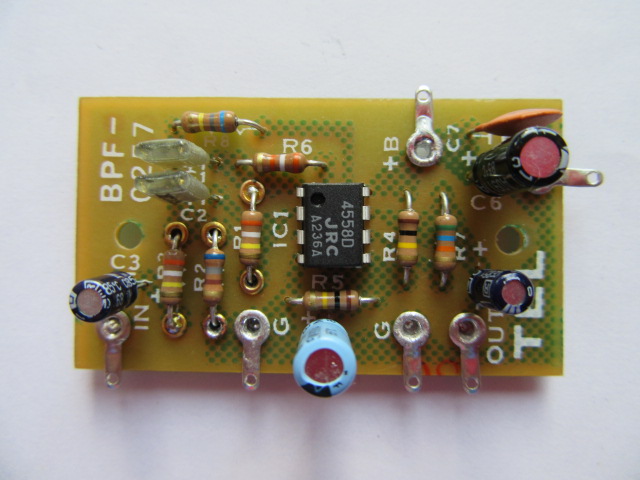

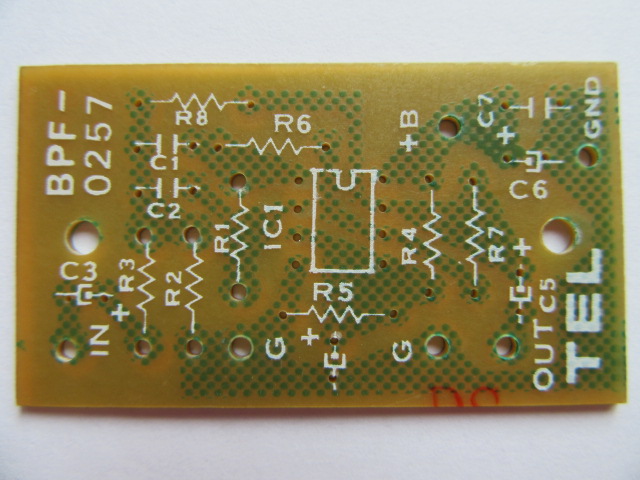

アクティブバンドパスフィルター　品番BPF-0257

概要
　本キットは2回路入りオーディオ用オペアンプ4558D(JRC,NJM)を 使用したブリッチT型または多重帰還形と呼ばれるアクティブバンド パスフィルターです。OPアンプを２個直列につなぎ、正帰還抵抗R8で フィードバックすることによって、QがOPアンプ一個のときと比べ２倍 となっています。
　このキットはQ=25、中心周波数fo=1KHzとして設計されていますが、 抵抗、コンデンサーの値を変えることによって中心周波数foと Qの変更も可能です。
　推奨電源電圧は9V〜12Vで、単一電源で動作します。弊社キット 三端子安定化電源　JPS-0161,+9V又は+12Vなどが 使えます。


BPF-0257　キットの部品一式

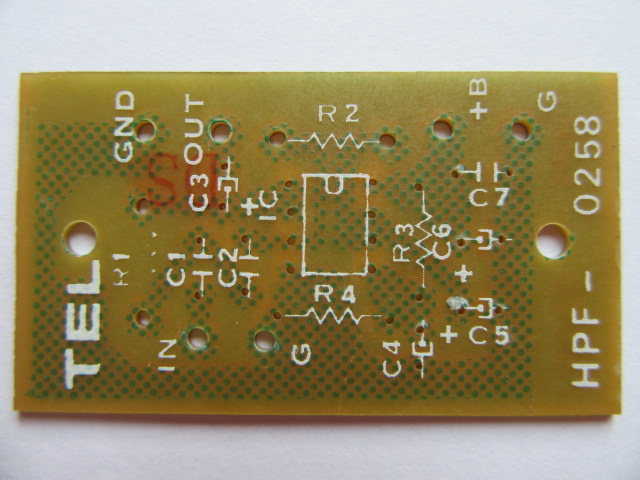

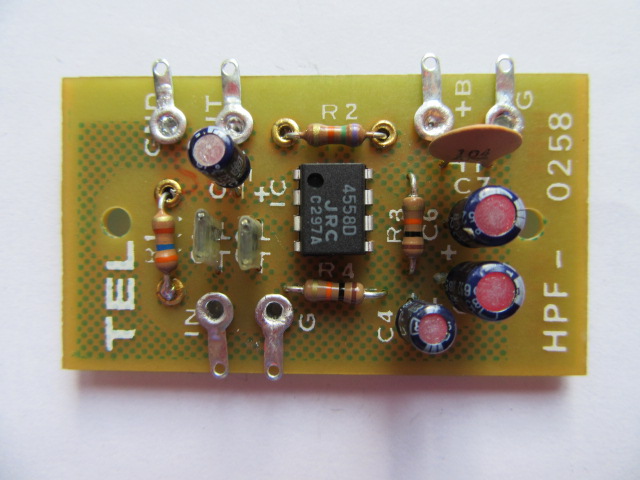

アクティブハイパスフィルター　品番HPF-0258

概要
　本キットは2回路入りオーディオ用オペアンプ4558D(JRC,NJM)を 使用したバタワース２次ハイパスフィルター回路で、正帰還型 アクティブハイパスフィルターとも呼ばれています。バタワースは 通過帯域の部分が平坦で肩特性もごく自然(Q=0.7)であるため、 オーディオ回路などで好んで用いられます。
　このキットはカットオフ周波数fc=1KHzとして設計されていますが、抵抗、 コンデンサーの値を変えることによって中心周波数fｃの変更も可能です。
　推奨電源電圧は9V〜12Vで、単一電源で動作します。弊社キット 三端子安定化電源　JPS-0161,+9V又は+12Vなどが 使えます。

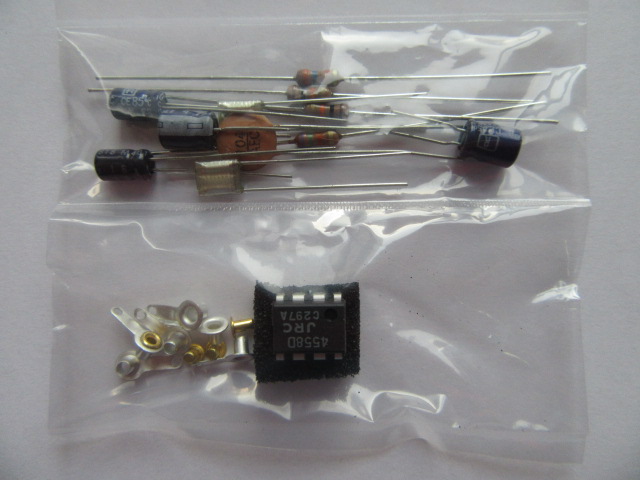

HPF-0258　　キットの部品一式

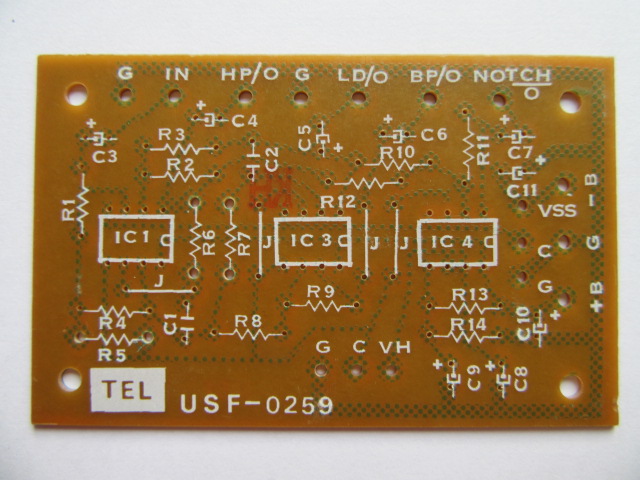

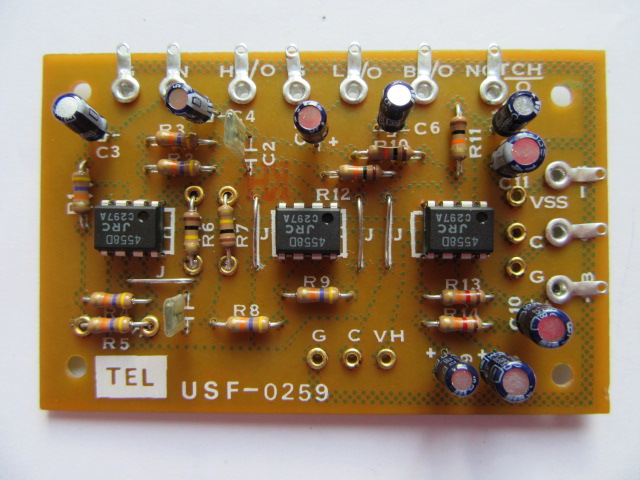

状態変数型フィルター　品番USF-0259

概要
　本キットは2回路入りオーディオ用オペアンプ4558D(JRC,NJM)を 3個使用したユニバーサルステートバリアブルフィルター、または 状態変数型フィルターで同一回路内でハイパス、ローパス、バンドパス、 ノッチ出力が得られます。
　一般に状態変数型フィルターには反転入力型と非反転入力型が ありますが、本キットは非反転入力型で、出力は入力に対し同相です。
　また、カットオフ周波数とQは固定となっていますが，R5を単連、R6,R7 を二連ボリュームに置き換えることによってカットオフ周波数とQを 連続可変できます。
　本機は、ジャンパーによって単電源でも２電源でも動作します。

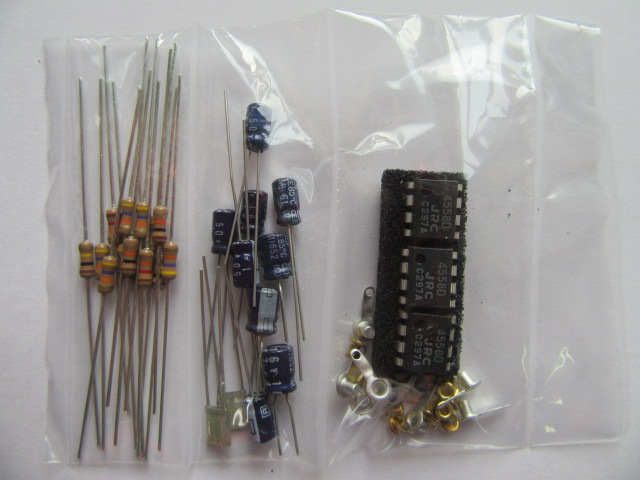

USF-0259　　キットの部品一式
