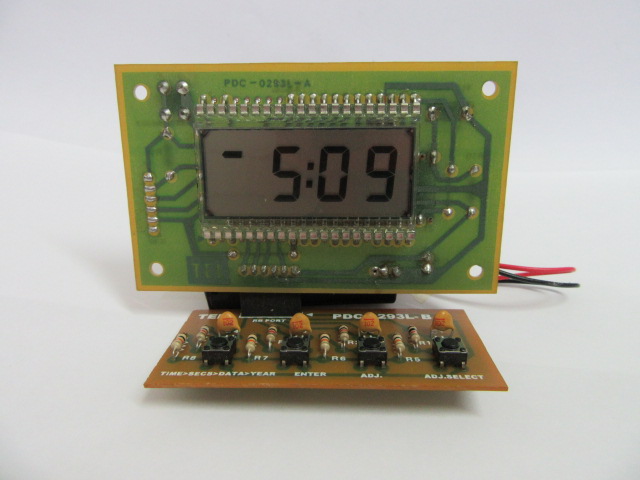

デジタルクロック（置時計）
3.5桁液晶表示、低消費電力　品番　PDC-0293L

概要
　本キットは、８ビットマイコンPIC16LF1907 を使用した 3.5桁 LCD表示デジタルクロックです。推奨電源電圧３Ｖ(1.5V電池２本）です。 ５V電源は使用できません。
　本機の液晶表示器ははんだ面から取り付けます。はんだ付けがかなり 難しいので、本キットは中級者、 上級者向きキットとします。
　Ｃソースファイルリスト付きです。

    機能と特長
  1. 消費電力が極めて小さい。約1.8μW(1μA)@1.8V(電源電圧） 電池は単純計算で市販の液晶時計(10μA-100μA)の10倍以上長持
  2. スタテック液晶表示方式（低電力）
  3. 偶数秒カウント表示。2秒カウント毎のスリープモード。1秒カウント 方式の約半分の消費電力
  4. 完全スリープモード付。表示はストップしますがカウントは継続。長期に 亘り時計を使用しない時使用。
  5. 時間（時、分、秒)、日付（年、月、日）、西暦表示２０９９年まで 表示（但し西暦は下二桁表示）
  6. 時計用水晶振動子を使用。また、タイマー１モジュールにオフセット値を 代入せず、フリーラン状態の割り込みで秒をカウント。 高精度（±１秒/月程度）を実現。ただし、水晶振動子の微調整が必要。
  7. 電源電圧は1.8V-3.3V (3Vボタン電池一個又は 1.5Vボタン電池二個 を直列接続して使用。５V電源不可。）

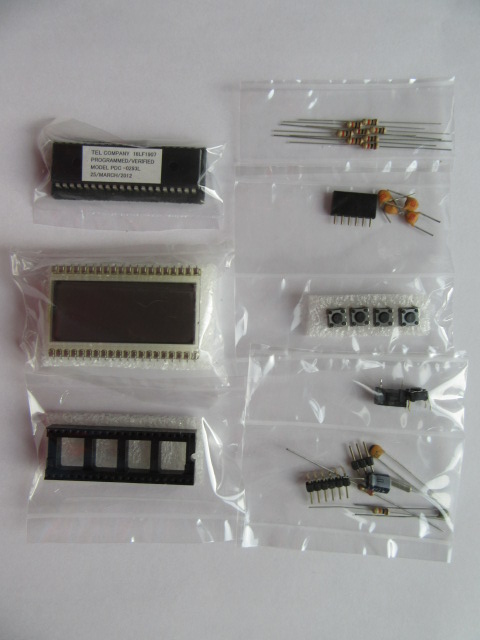

　デジタルクロックキットPDC-0293L　部品一式
プリント基板が２枚入っています。 pdc_0293l_2.jpg

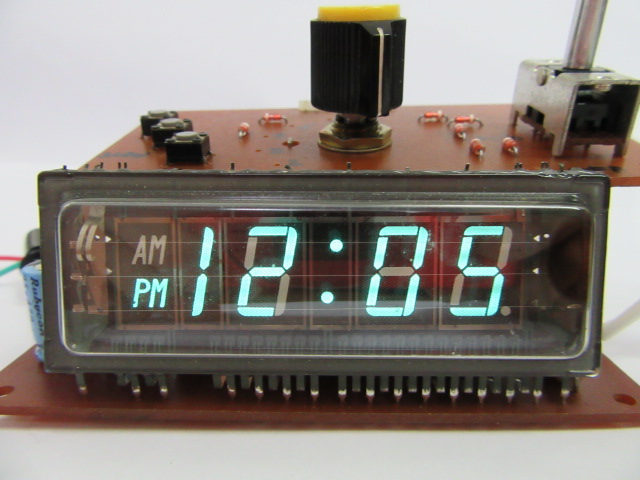

オーディオクロックタイマー
　見やすい3.5桁蛍光表示管表示　品番　DC-0181

概要
　本キットは、パナソニックLSI　ML6076を使用したオーディオクロック タイマーキットで、オーディオ機器などのON/OFFタイマーとして 使用できます。また、スリープ機能、ストップウオッチ機能も付いています。
　表示は3.5桁蛍光表示管を使っていますので、暗闇でもよく見えます。
　キットには２回路リレーとその付属回路が付いていますから、少数の外付け部品 だけでオーディオ機器などの外部機器を簡単に制御できます。ただし、高圧の 交流電源のON/OFFは、配線と取り扱いに十分注意してください。
　プリント基板は、スイッチ類が付くコントロールボードとメインボードが 分離していますから、ケースへの取り付けが容易です。
　本機電源は、交流７Ｖと１０Ｖ（３００mＡ以上）が必要です。トランスは キットに入っていません。
　高圧の交流を取り扱う可能性があるので、本キットは 上級者向きキットとします。

    機能と特長
  1. 完全２動作２４時間型タイマー
  2. ５０Hz/６０Hz交流入力切り換え可能
  3. FOWARD/REVERSE 2モードによる時間設定が可能
  4. 最長１時間５９分のスリープタイマー
  5. 最長１時間５９分５９秒のストップウオッチ
  6. 見やすい3.5桁蛍光表示管使用
  7. ２回路リレーを２個使用し、２動作タイマーとスリープタイマーを 完全独立で動作可能。

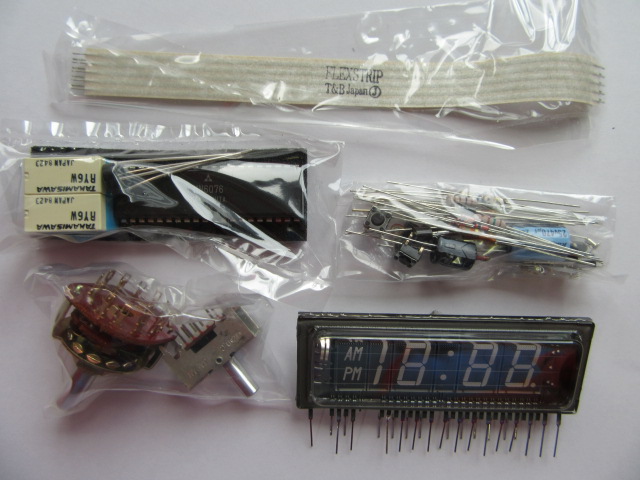

　オーディオクロックタイマーDC-0081　部品一式

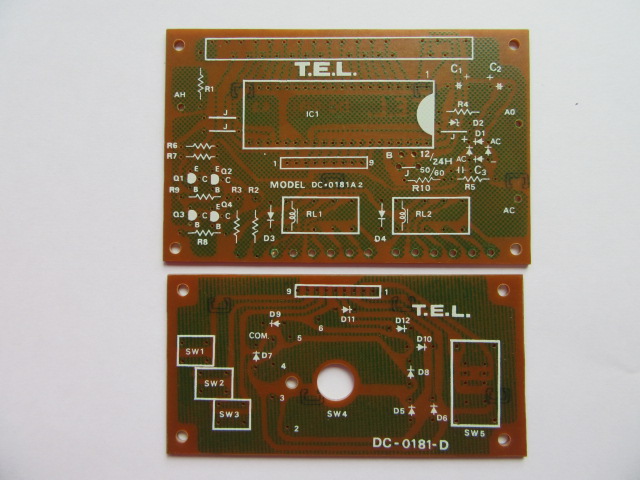

プリント基板が２枚入っています。 dc_0181_2.jpg
